Dolphin Batterieladegerät INTEGRAL 12.25 (12V, 25A)

Beschreibung

DOLPHIN Batterieladegerät für Camping und Boot

Entwickelt nach den Anforderungen der OEMs und unter Einsatz modernster Technologie ist Integral eine neue Innovation von Dolphin Charger.

Das perfekte Batterieladegerät für Wohnmobile, Wohnwagen oder Boote.

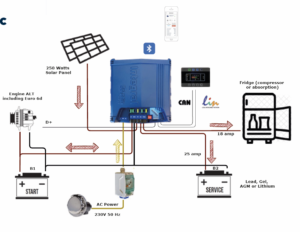

Ein Batterieladegerät, das drei Leistungsfunktionen in einem Gehäuse vereint:

• 220-Volt-Batterieladegerät mit 15 A
• DC/DC-Booster mit Doppelausgang: 25 A + 18 A
• MPPT Solarpanel-Laderegler mit 250 W



Erklärungsvideo

https://youtu.be/8NBoABcAc5I?si=GvvwTe_CBEfIUF-H

Technische Spezifikation

	B2-Ladung über Netz	B2-Ladung von B1	B2-Ladung von PV	KÜHLSCHRANK-Ausgang
Eingangsspezifikationen
Eingangsspannung	230 V 50 Hz ±10 %	12–16 V	17–30 V	B1 oder B2
Eingangsleistung (max.)	200 W	315 W	250 W	250 W
Wirkungsgrad	92%	95%	95%	–
Ausgangsspezifikationen
Ausgangsspannung	13,4–14,8 V ±2 % (programmierbar)
Strom (max.)	15 A	25 A	20 A	18 A
Ladezyklen / Ladeprofile	Blei, Gel, AGM, Lithium LFP – Typ IUoU
Schutzfunktionen
Netzanschluss	Sicherung
Batteriezugang B1	Unter- und Überspannung, Sicherung
Batteriezugang B2	Unter- und Überspannung, Kurzschluss, Übertemperatur, Sicherung
Solarpanel-Zugang	Unter- und Überspannung, Sicherung
Kühlschrank-Zugang	Sicherung
Allgemeines
Betriebstemperatur	−10 °C bis +50 °C
Luftfeuchtigkeit	max. 90 % (ohne Kondensation)
Gewicht	0,9 kg
Abmessungen	203 × 174 × 67 mm
Montage	horizontal oder vertikal (2 Schrauben Ø 4 mm)
Normen / Zertifizierung	CE, E2-Kennzeichnung

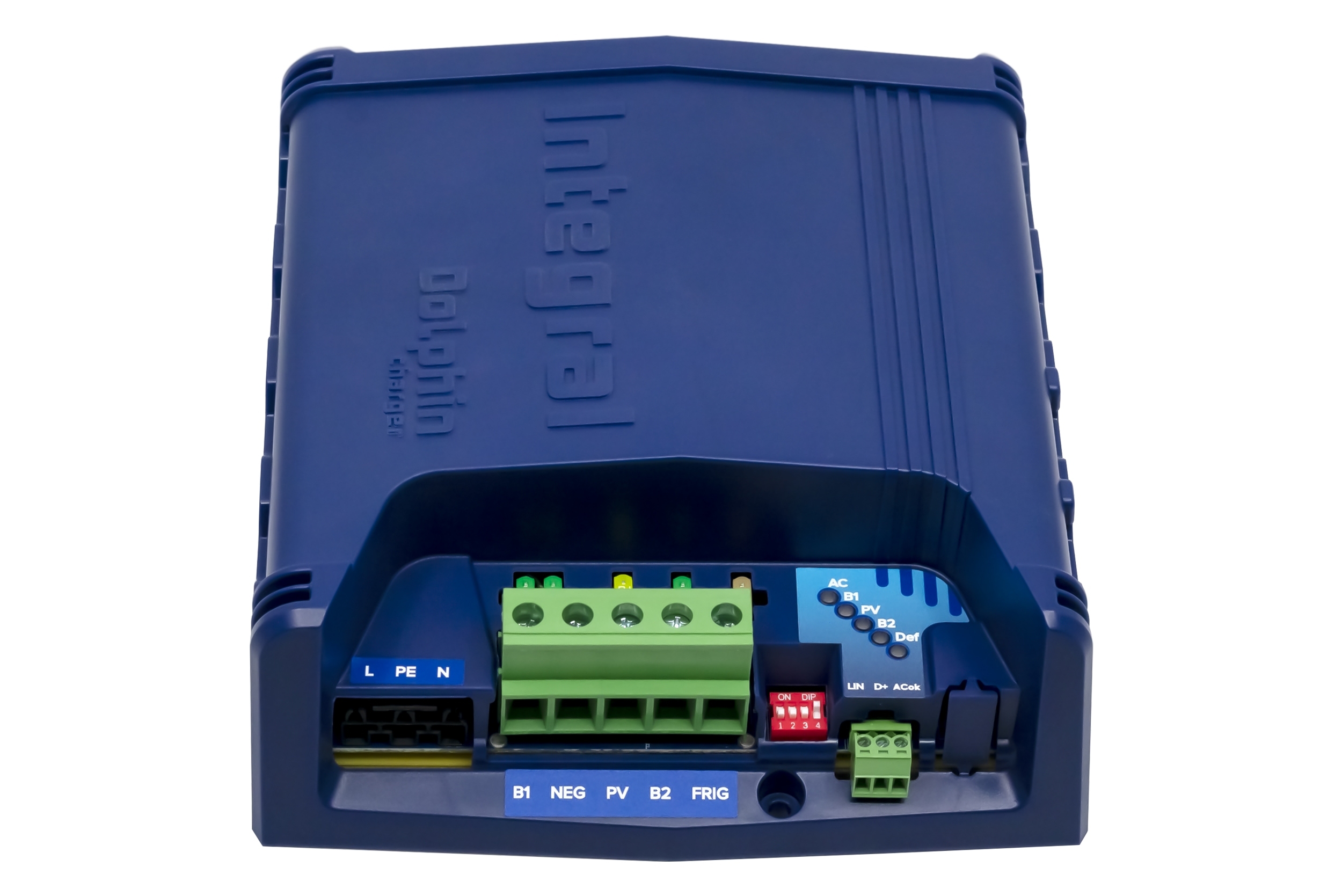

Externe Schnittstellen
Anzeige	5 LEDs
DIP-Schalter	Ladezyklen, Betrieb mit/ohne D+, Auswahl Kühlschranktyp
230-V-Netz	WINSTA-Steckverbinder
B1, B2, FRIG, PV	Schraubklemme (max. 10 mm²) oder Mini-Fit-Sr-Steckverbinder
D+, Netzpräsenz	WR-TBL-Steckverbinder
LIN-Bus	WR-TBL-Steckverbinder (optional)
CAN-Bus	RJ9-Steckverbinder (optional)
Bluetooth	Bluetooth 5.1 (optional)
