Beschreibung

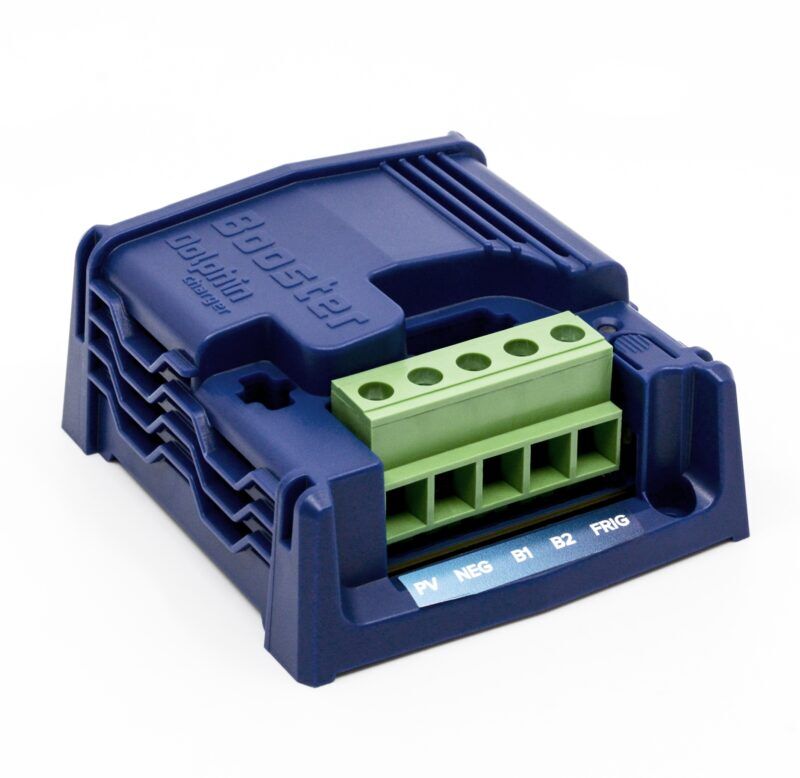

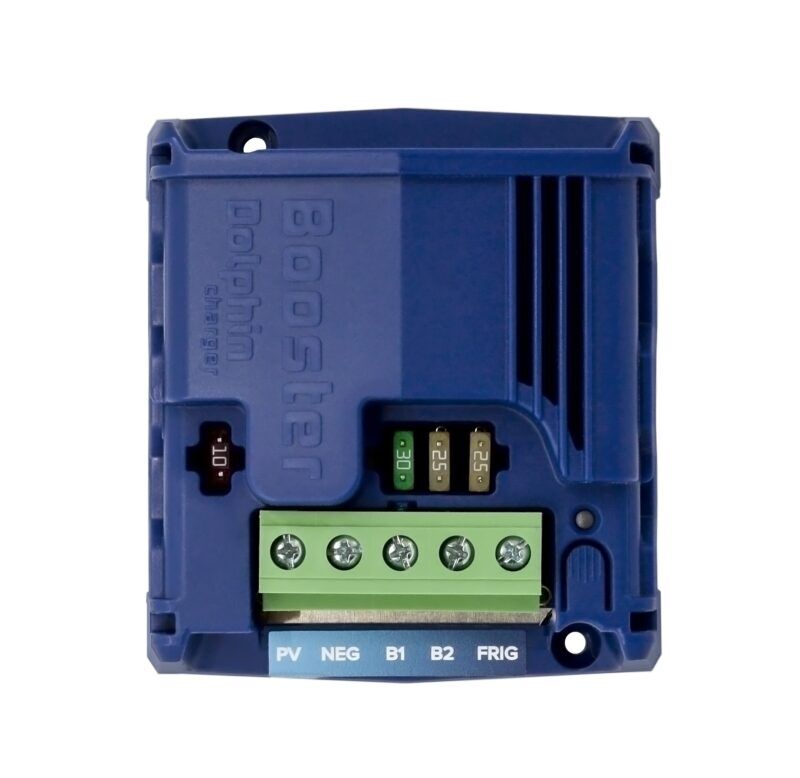

DOLPHIN Batterieladegerät MINI für Camping und Boot
MINI wurde entwickelt nach den höchsten Anforderungen und unter Einsatz modernster Technologie. Der DC/DC Booster MINI ist eine neue Innovation von Dolphin Charger.
Das perfekte Batterieladegerät für Wohnmobile, Wohnwagen oder Boote.
Ein Batterieladegerät, das zwei Leistungsfunktionen in einem Gehäuse vereint:
- DC/DC-Booster mit Doppelausgang: 25 A + 18 A
- MPPT Solarpanel-Laderegler mit 250 W
Anschlussschema
Technische Spezifikation
| B2-Ladung von B1 | B2-Ladung von PV (Solar) | KÜHLSCHRANK-Ausgang | |
| Eingangsspezifikationen | |||
| Eingangsspannung | 12–16 V | 17–30 V | B1 oder B2 |
| Eingangsleistung (max.) | 250 W | 140 W | 250 W |
| Wirkungsgrad | 95% | 95% | – |
| Ausgangsspezifikationen | |||
| Ausgangsspannung | 13,4–14,8 V ±2 % (programmierbar) | ||
| Strom (max.) | 20 A | 8 A | 18 A |
| Ladezyklen / Ladeprofile | Blei, Gel, AGM, Lithium LFP – Typ IUoU | ||
| Schutzfunktionen | |||
| Batteriezugang B1 | Unter- und Überspannung, Sicherung | ||
| Batteriezugang B2 | Unter- und Überspannung, Kurzschluss, Übertemperatur, Sicherung | ||
| Solarpanel-Zugang | Unter- und Überspannung, Sicherung | ||
| Kühlschrank-Zugang | Sicherung | ||
| Allgemeines | |||
| Betriebstemperatur | −10 °C bis +50 °C | ||
| Luftfeuchtigkeit | max. 90 % (ohne Kondensation) | ||
| Gewicht | 0,25 kg | ||
| Abmessungen | 110 × 97 × 50 mm | ||
| Montage | horizontal oder vertikal (2 Schrauben Ø 4 mm) | ||
| Normen / Zertifizierung | CE, E2-Kennzeichnung | ||
| Externe Schnittstellen | |||
| Anzeige | LEDs | ||
| BP vorne | Ladezyklus | ||
| Stromanschluss | Schraubklemme (max. 10 mm²) | ||
